MEDIDAS | MÓDULO A | MÓDULO B | MÓDULO C | MÓDULO D | |
P.ROCES-GST | ALTO TOTAL / TOTAL HEIGHT | 1.495 mm | 1.495 mm | 1.315 mm | 600 mm |
ALTO / HEIGHT | 1.395 mm | 1.395 mm | 1.215 mm | 500 mm | |
ZONA DE ANCLAJE / DOCKING PORT | 100 mm | 100 mm | 100 mm | 100 mm | |
DIAMETRO SUPERIOR / TOP DIAMETER | ø 76 mm | ø 76 mm | ø 76 mm | ø 76 mm | |
DIAMETRO INFERIOR / BOTTOM DIAMETER | ø 114 mm | ø 76 mm | ø 76 mm | ø 60 mm | |
BASE | 220 mm | – | – | – | |
P.ROCES-GCT/P.ROCES-NCT | ALTO TOTAL / TOTAL HEIGHT | 1.495 mm | 1.495 mm | 1.235 mm | 600 mm |
ALTO / HEIGHT | 1.415 mm | 1.415 mm | 1.155 mm | 500 mm | |
ZONA DE ANCLAJE / DOCKING PORT | 80 mm | 80 mm | 80 mm | 100 mm | |
DIAMETRO SUPERIOR / TOP DIAMETER | ø 76 mm | ø 76 mm | ø 76 mm | ø 60 mm | |
DIAMETRO INFERIOR / BOTTOM DIAMETER | ø 114 mm | ø 76 mm | ø 76 mm | ø 76 mm | |
BASE | 220 mm | – | – | – |
Opcional:
Color negro RAL9005.
Cruceta para 2 o 4 proyectores de acero galvanizado.
Acabados

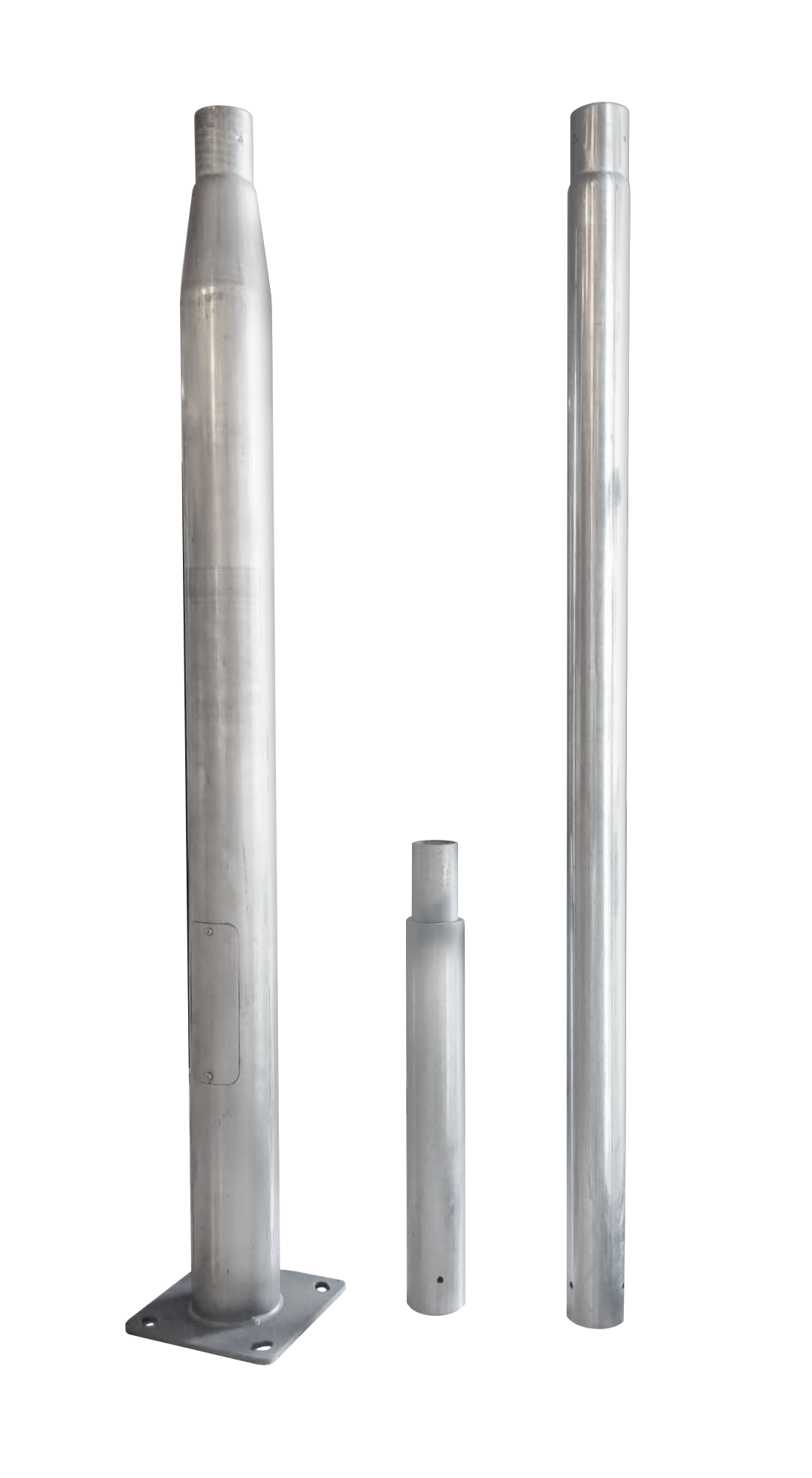

Referencia / Reference | Acabado / Finished | Tipo montaje / Mounting type |
P.ROCES-GST | Galvanizado | Presión |
P.ROCES-GCT | Galvanizado | Tornillos |
P.ROCES-NCT | Negro | Tornillos |
